精密研削加工技術

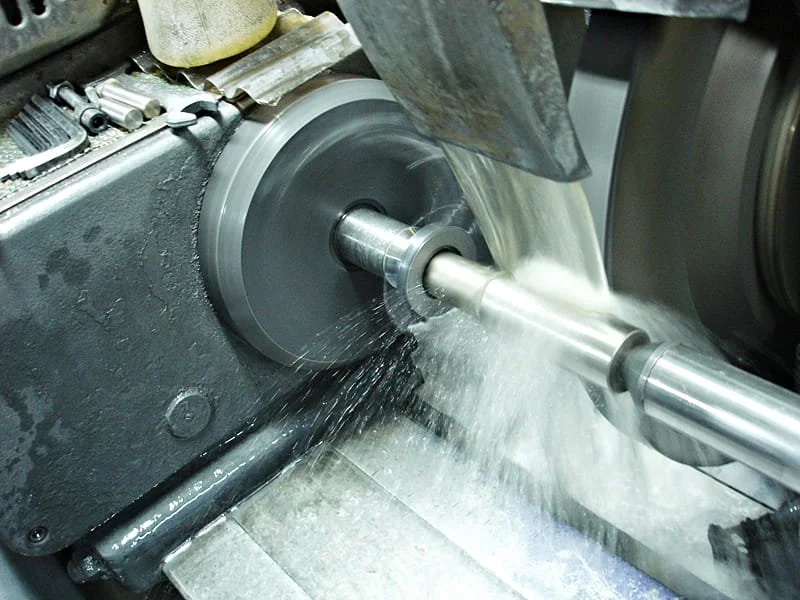

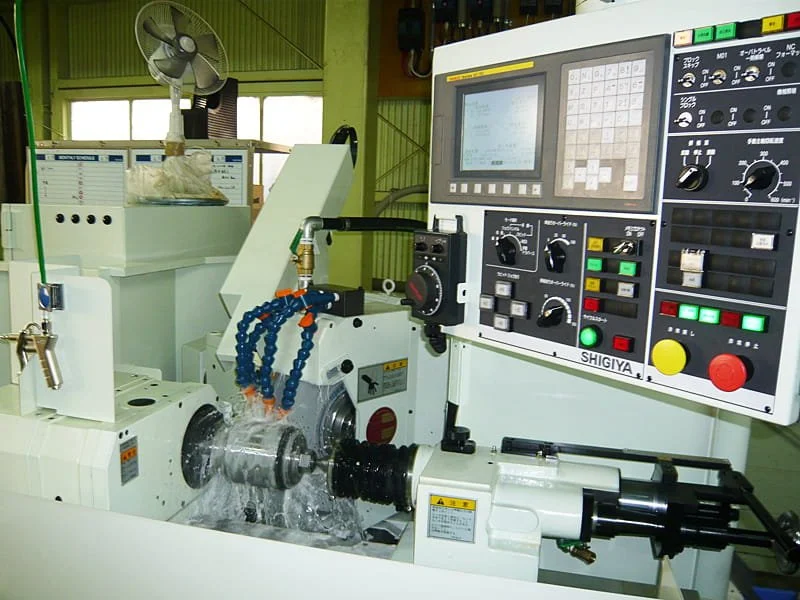

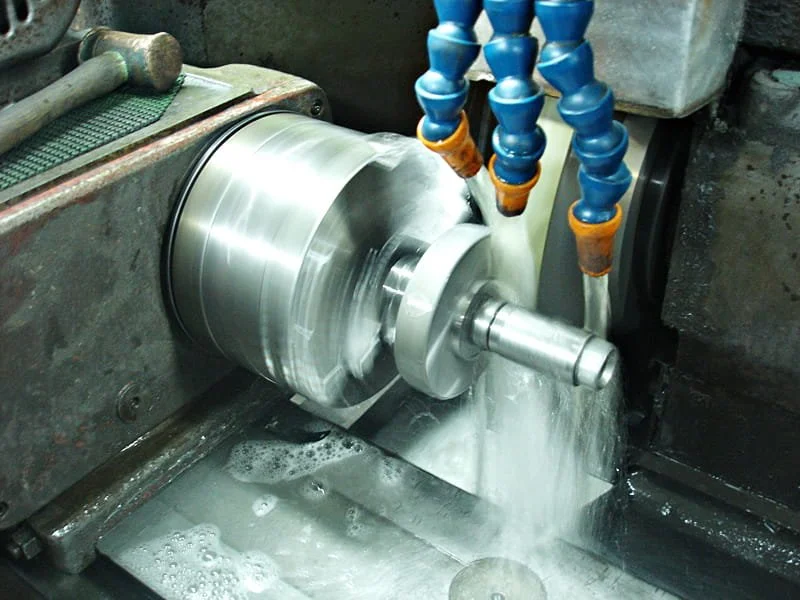

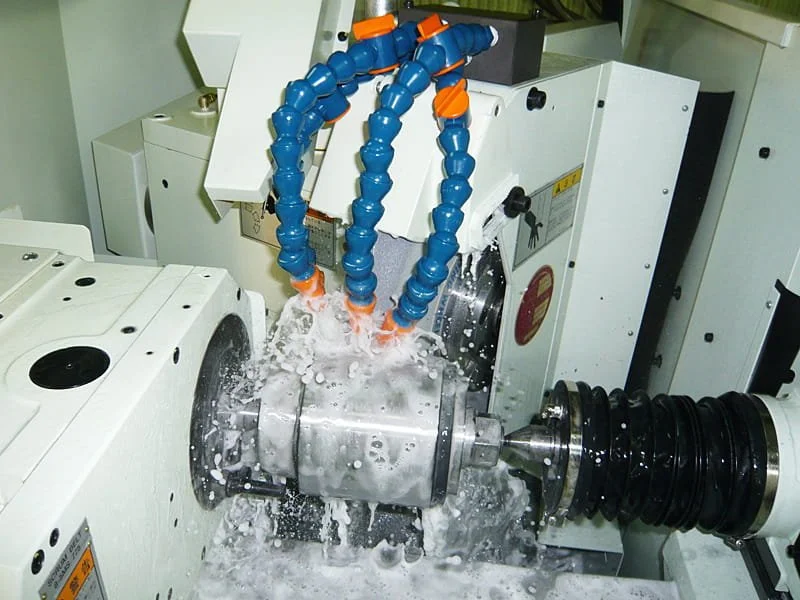

円筒研削加工【外径研磨】
| 加工方式 | 対応サイズ |
|---|---|
| センター加工 | 外径Φ270mm、全長660mmまで |
| チャッキング加工 | 外径Φ300mm、全長650mmまで ※チャッキング部：Φ200mm以下 ※Φ100mmを超える物は、面取りなどの形状により加工不可の場合有り |

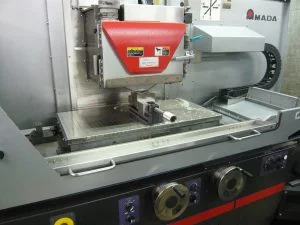

平面研削加工【平面研磨】
平面研削加工では、ワークの平面度・平行度を高精度に仕上げます。治具部品や機械部品のベース面など、基準面づくりから仕上げ寸法まで一貫して管理します。
| 項目 | 対応サイズ |
|---|---|
| 最大加工サイズ | 高さ(H) 270mm、幅(W) 800mm、奥行(D) 400mmまで ※製品形状によっては、高さ(H) 280mmまで加工可能 |

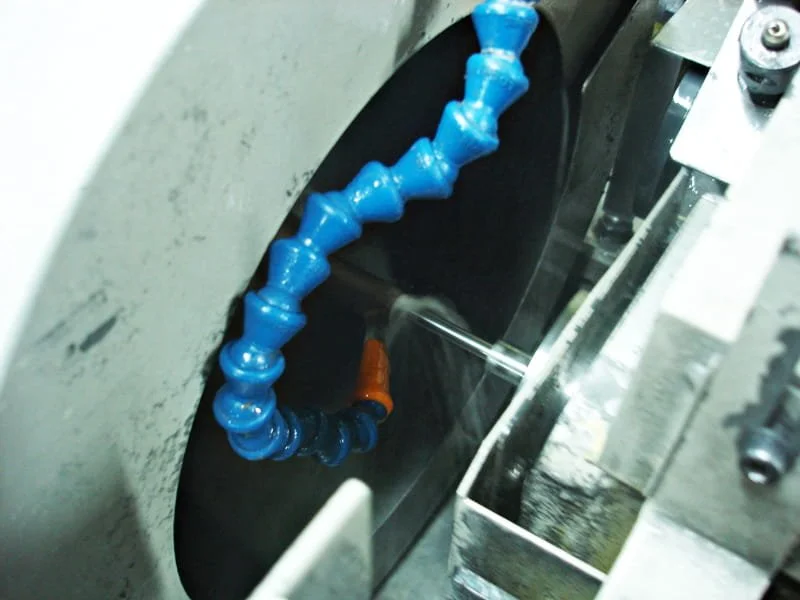

内面研削加工【内径研磨】
内面研削加工では、内径の真円度・円筒度を高精度に仕上げます。焼入れ後の硬化材にも対応し、組付け精度が求められる部品の内径仕上げを確実に行います。
| 項目 | 対応サイズ |
|---|---|
| 最大加工サイズ | 内径 Φ200mm、外径 Φ270mm、全長 210mmまで |
| チャッキング方式 | 四爪、六爪、マグネットチャッキング、面盤チャッキングも可能です。ご相談ください。 |

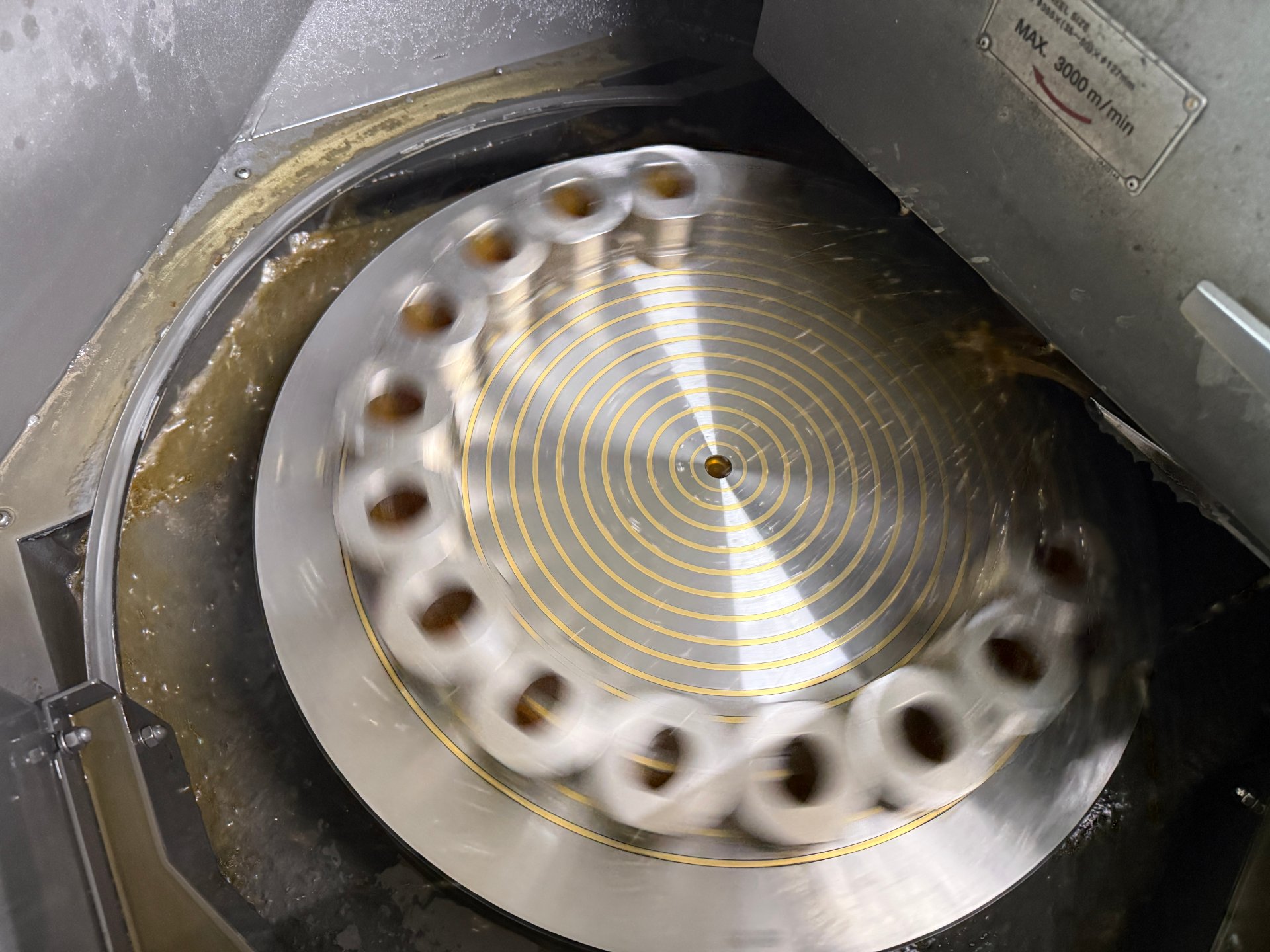

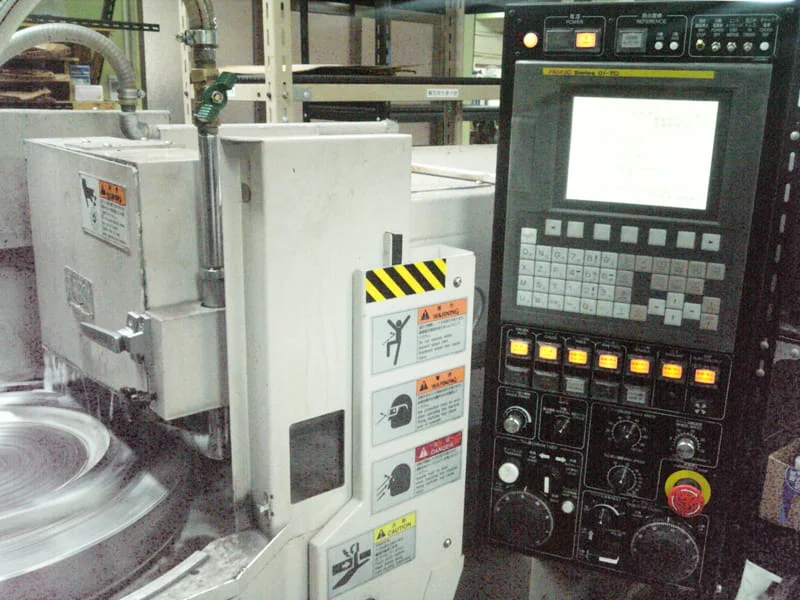

ロータリー平面研削加工
| 項目 | 対応サイズ |
|---|---|
| 最大加工サイズ | テーブルサイズ 500mm、高さ 150mmまで対応し、平行度の追い込みに使います。 |
保有設備一覧
| 設備名 | 数量 | 型式 |
|---|---|---|
| 円筒（外径）研削盤 | 4台 | シギヤ（G-27×3台、GAE-30×1台（アンギュラ型NC）） |
| 内面研削盤 | 3台 | 山田工機（YIG-20-MSA、YIG-15） 岡本（IGM-1DX） |
| 平面研削盤 | 2台 | ワシノ（SG-52、SE-64、TS-84） |
| ロータリー平面研削盤 | 2台 | ワシノ（SSR-5） |
| 測定顕微鏡 | 1台 | NIKON（MM-80） |
| 三次元測定器 | 1台 | 東京精密（DuraMax） |
| 面粗測定機 | 2台 | 東京精密、Taylor Hobson |
丸平精研の工場見学動画
東大阪の工場で実際に稼働する研削加工の現場をご覧いただけます。
設備の規模や加工の様子を動画でご確認ください。
